Sự Thật Về Dim Kích Thước Trong Phần Mềm Revit

By Lương Trainer / 25/07/2017

Xin chào bạn, tôi Lương Trainer đây

Hôm nay ở bài viết này tôi sẽ chia sẻ với bạn về chủ đề " Làm chủ công cụ tạo dim và ghi kích thước trong phần mềm revit". Một chủ đề Hot được rất nhiều anh em học revit quan tâm.

Tôi sẽ giúp ban lột trần toàn bộ các bước để thiết lập dim và ghi kích thước cho bản vẽ trong revit theo tiêu chuẩn việt nam.

Nào chúng ta cùng xem đó là những bước gì nhé

1. Tạo kiểu ký hiệu cho đầu kích thước theo TCVN

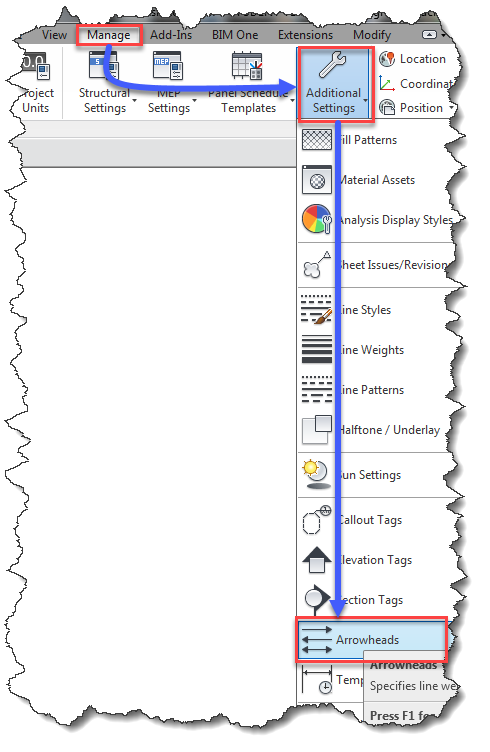

Tìm tới menu “Manage”/ Chọn Additional Settings / Chọn Arrowheads

Hộp thoại hiện ra / Bạn kích vào Duplicate để tạo 1 kiểu mới
Và đặt tên là TCVN

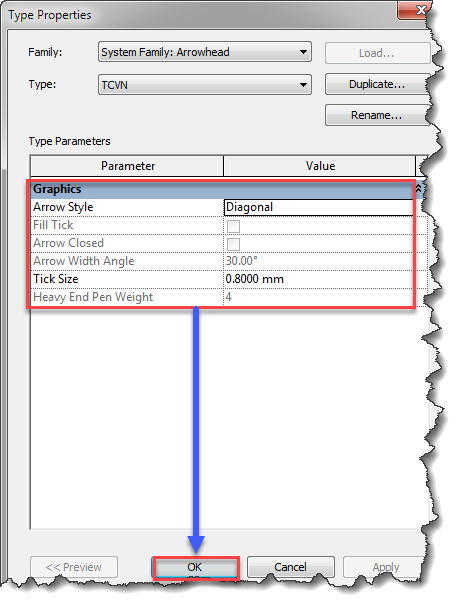

Rồi sửa lại các thông số như hình dưới

Nhấn Ok để kết thúc việc tạo ký hiệu đầu mũi tên theo TCVN

2. Thiết lập kiểu dim kích thước đo độ dài theo TCVN

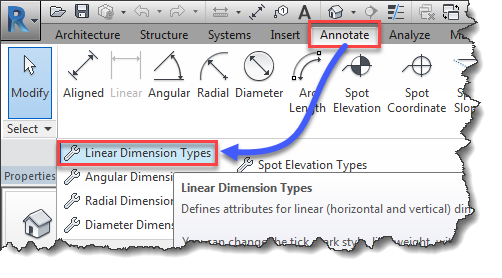

Vào menu Annotate / Chọn Dimension / Chọn Linear Dimension Types

Hộp thoại hiện ra

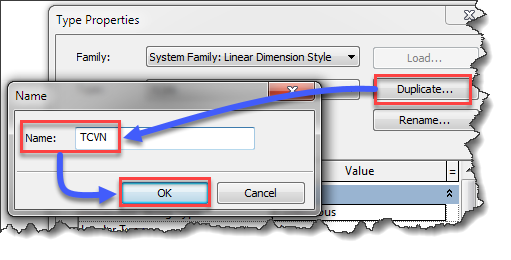

Bạn nhấn Duplicate để tạo 1 kiểu mới và đặt tên là TCVN

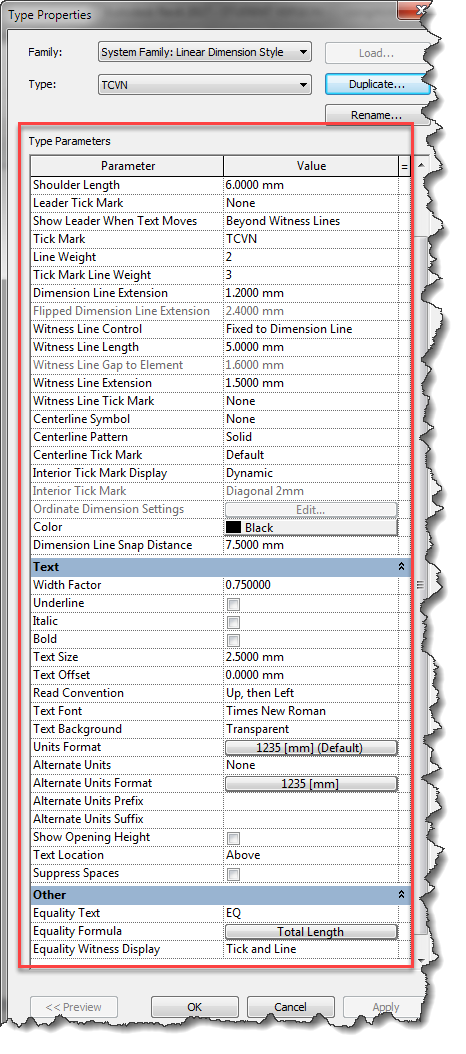

Tiếp tục bạn chỉnh các thông số như mục dưới

Ý nghĩa của các thông số

Nhóm Graphics: Nhóm biểu diễn cụm kích thước

Dimension string type: Kiểu ghi chuỗi kích thước

Continuos: Ghi nối tiếp
Baseline: Ghi kiểu bao trùm
Ordinate: Ghi tọa độ điểm

Leader Type: Kiểu đường dẫn

Arc: Đường cong
Line: Đường thẳng

Shoulder Length: Chiều dài đường dẫn

Gõ giá trị
Line: Đường thẳng

Leader Tick Mark: Kiểu ký hiệu cho đầu đường dẫn

Kích chọn kiểu

Show Leader When Text Move: Cách hiển thị đường dẫn khi di chuyển chữ ghi kích thước

Away From Origin: Luôn luôn xuất hiện đường dẫn
Beyond witness Lines: Không xuất hiện đường dẫn khimove chữ ghi kích thước

Tick Mark: Kiểu đầu mũi tên cho kích thước

Kích chọn kiểu TCVN mà ta đã lập ở trên

Line Weight: Độ đậm nét của đường ghi kích thước

Gõ số / Số càng cao nét càng đậm

Tick Mark Line Weight: Độ đậm nét của đường gạch chéo

Gõ số / Số càng cao nét càng đậm

Dimension line Extension: Cho khoảng nhô ra của đường kích thước so với đường gióng kích thước

Gõ số cho độ nhô ra

Flipped Dimension Line Extension: Cho khoảng nhô ra của đường kích thước khi mũi tên nằm trong hai đường gióng

Gõ số cho độ nhô ra

Witness Line Control: Cách khống chế đường gióng

Gap to Element: Cho khe hở giữa chân đường gióng và đối tượng được ghi

Witness Line Gap to Element: Gõ số cho giá trị khe hở

Fixed to Dimension Line: Cho độ dài cố định của đường gióng kích thước

Witness Line to Lenght: Gõ số cho giá trị độ dài đường gióng

Witness Line Extension: Cho giá trị nhô ra của đường gióng so với đường kích thước

Gõ số cho giá trị

Witness Line Tick Mark: Cho kiểu ký hiệu ở đầu đường gióng

Nhấn chọn kiểu

Centerline Symbol: Cho kiểu ký hiệu khi ghi kích thước tại tâm đường tròn, cung tròn

Nhấn chọn kiểu

Centerline Pattern: Cho kiểu ký hiệu mẫu tô khi ghi kích thước tại tâm đường tròn, cung tròn
Interior Tick Mark Display: Chọn kiểu hiển thị ký hiệu bên trong đường gióng

Nhấn chọn kiểu

Color: Chọn màu đường ghi kích thước và đường gióng kích thước

Nhấn chọn màu

Dimension Line Snap Distance: Cho giá trị khoảng cách giữa các đường kích thước theo phương thẳng đứng

Gõ giá trị

Nhóm Text: Nhóm biểu diễn chữ ghi kích thước

Widthfactor: Hệ số bề rộng của chữ cái
Underline: Chữ có gạch chân
Italic: Chữ nghiêng
Bold: in đậm
Text size: Cho giá trị cỡ chữ
Text offset: Cho khoảng cách từ chữ tới đường ghi kích thước
Read Convention: Quy ước cho việc ghi kích thước
Text Font: Chọn phông chữ cho text
Text Background: Chọn kiểu nền cho chữ

Opaque: Mờ đục
Transperent: Trong suốt

Unit format: Định dạng kiểu đơn vị cho kích thước
Alternate unit: Kích thước với đơn vị thay thế. Ví dụ bạn muốn diễn giải thêm 1 kích thước với kiểu đơn vị khác so với kiểu đơn vị của kích thước gốc thì bạn sẽ chọn mục này

None: Không có xuất hiện kích thước với đơn vị thay thế
Right: Có xuất hiện kích thước với đơn vị thay thế, ở vị trí bên phải kích thước gốc
Below: Có xuất hiện kích thước với đơn vị thay thế, ở vị trí bên dưới kích thước gốc

Alternate Unit format: Chọn kiểu định dạng đơn vị thay thế cho kích thước
Alternate Unit Prefix: Điền tiền tố mà bạn muốn xuất hiện trước kích thước với kiểu đơn vị thay thế
Alternate Unit suffix: Điền hậu tố mà bạn muốn xuất hiện sau kích thước với kiểu đơn vị thay thế
Text location: Vị trí của chữ ghi kích thước

Khi bạn thiết lập xong nhấn Ok để lưu kiểu TCVN lại

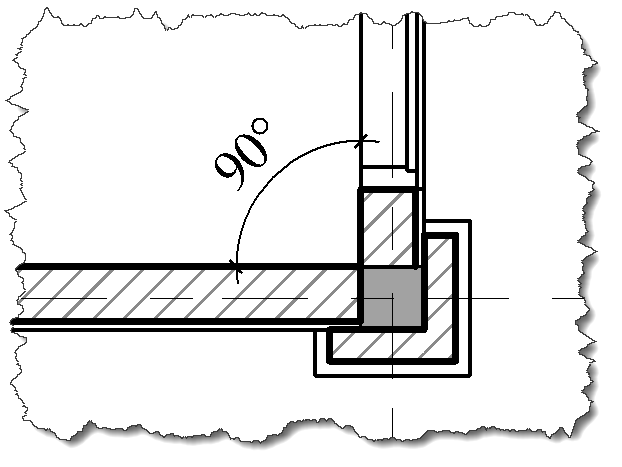

3. Thiết lập kiểu dim đo góc theo TCVN trong revit

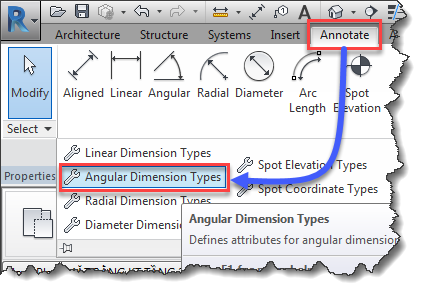

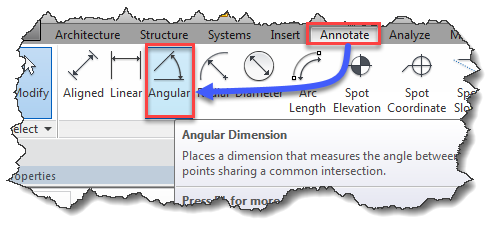

Vào menu Annotate / Chọn Dimension / Chọn Angular Dimension Types

Hộp thoại hiện ra

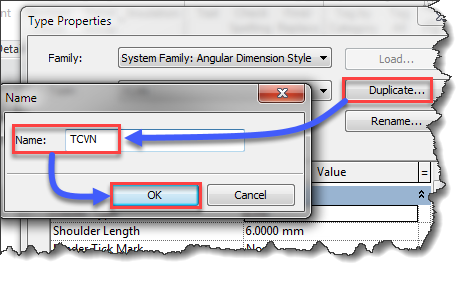

Bạn nhấn Duplicate để tạo 1 kiểu mới và đặt tên là TCVN

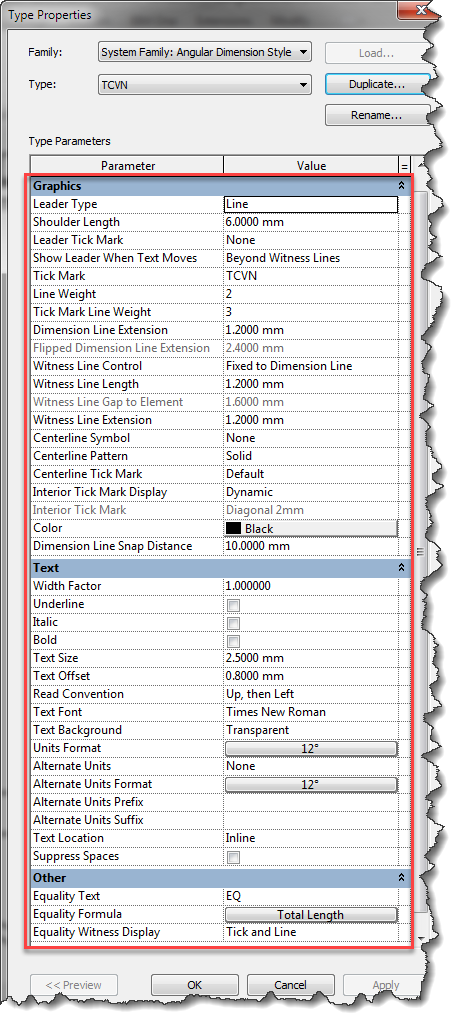

Tiếp tục bạn chỉnh các thông số như mục dưới

Các thông số trong bảng này có ý nghĩa tương tự như kiểu ghi kích thước đo độ dài nên tôi không trình bày lại

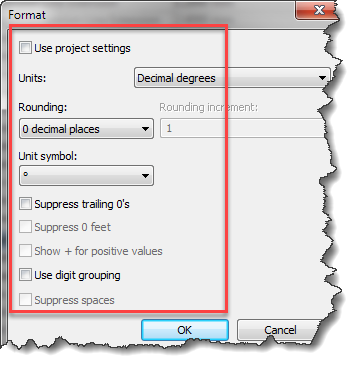

Chỉ có lưu ý phần Units Format: định dạng đơn vị đo góc thiết lập như dưới:

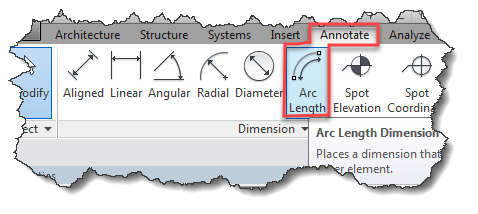

4. Thiết lập kiểu dim cung tròn theo TCVN trong revit

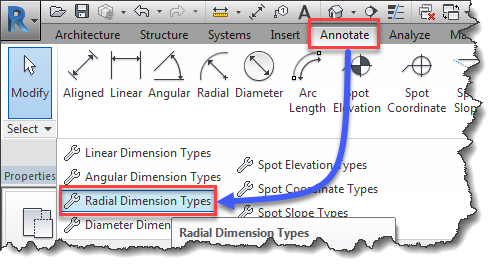

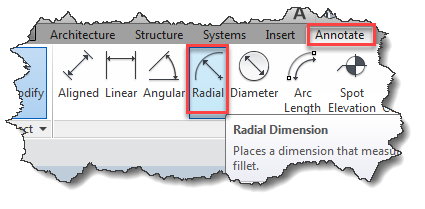

Vào menu Annotate / Chọn Dimension / Chọn Radial Dimension Types

Hộp thoại hiện ra

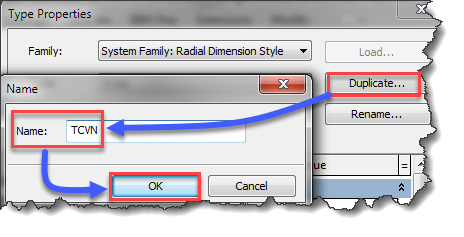

Bạn nhấn Duplicate để tạo 1 kiểu mới và đặt tên là TCVN

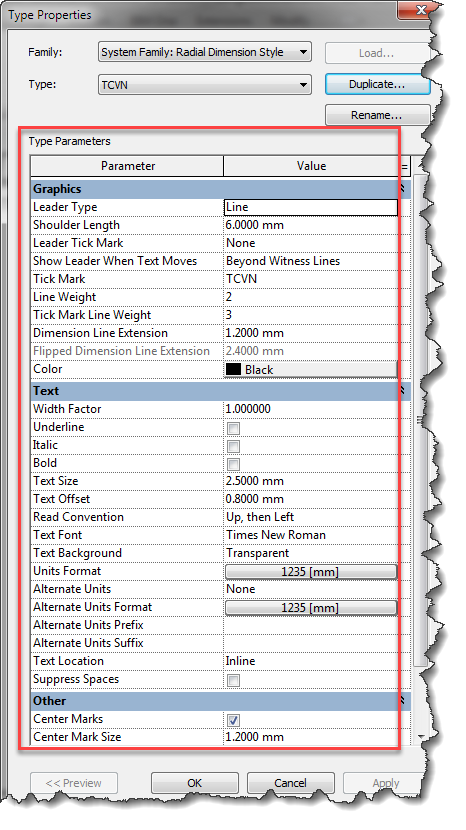

Tiếp tục bạn chỉnh các thông số như mục dưới

Các thông số trong bảng này có ý nghĩa tương tự như kiểu ghi kích thước đo độ dài nên tôi không trình bày lại
Chỉ có lưu ý phần Center Marks: Có tích tức là có vẽ dấu tâm cung tròn, bỏ tích là không

Center Mark Size: Kích thước dấu tâm

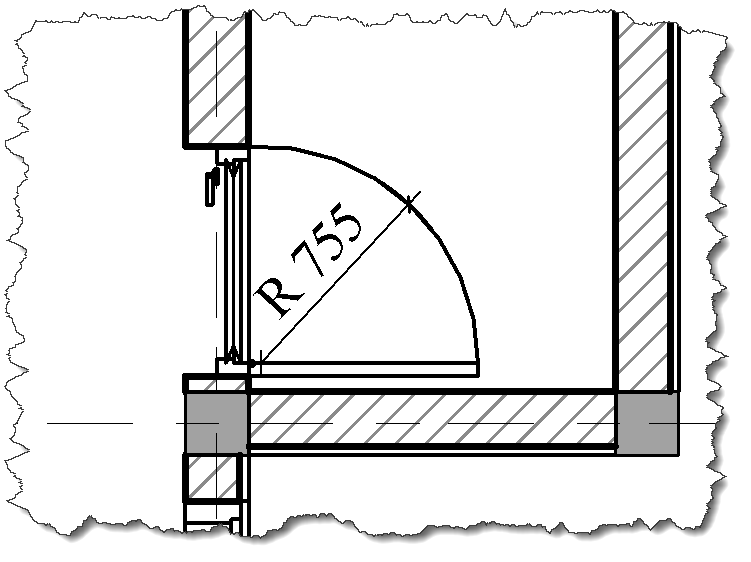

Radius Symbol Location: Thêm ký hiệu đằng trước ( Before Value ) hay đằng sau ( After Value ) giá trị hay không có ký hiệu( None )
Radius Symbol Text: Cho giá trị ký hiệu

5. Cách ghi kích thước cho bản vẽ trong revit

Ghi kích thước theo phương bất kỳ trong phần mềm revit

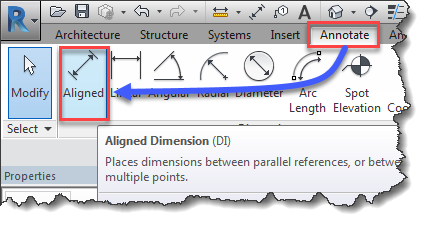

Vào menu “Annotate” chọn kiểu ghi kích thước như dưới

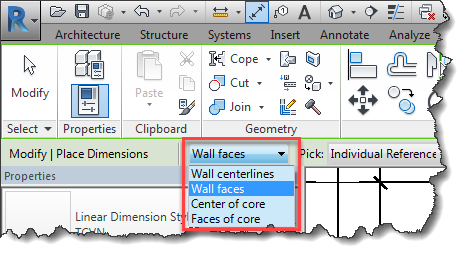

Chọn phương án đặt đường kích thước tại dòng Option

Wall centerlines: Lấy tim tường làm mốc chuẩn
Wall faces: Lấy bề mặt tường làm mốc chuẩn
Center of core: Lấy tim của lõi tường làm mốc chuẩn
Faces of core: Lấy bề mặt của lõi làm mốc chuẩn

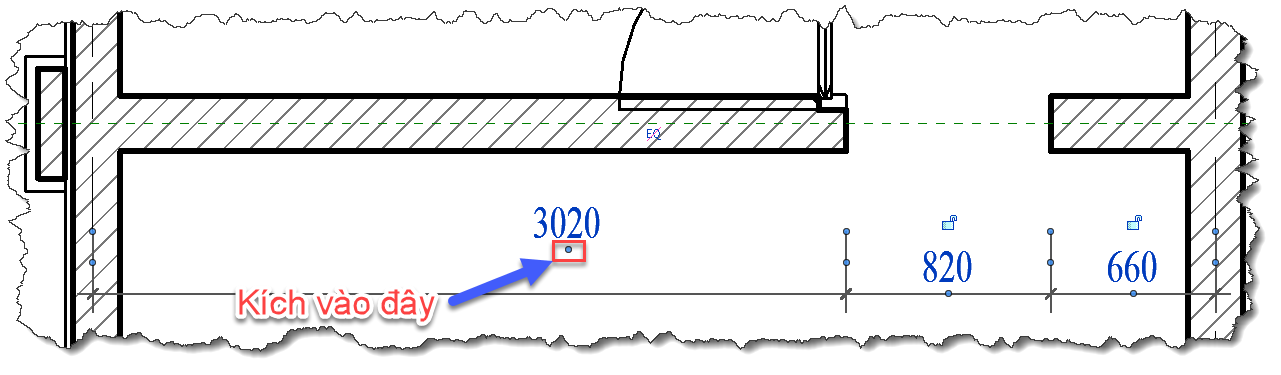

Kích chuột vào vị trí cần đo kích thước / Kích thước hiện ra
Nếu ghi 1 kích thước thì khi kích 2 cạnh xong nhấn chuột / rồi ấn ESC để thoát lệnh

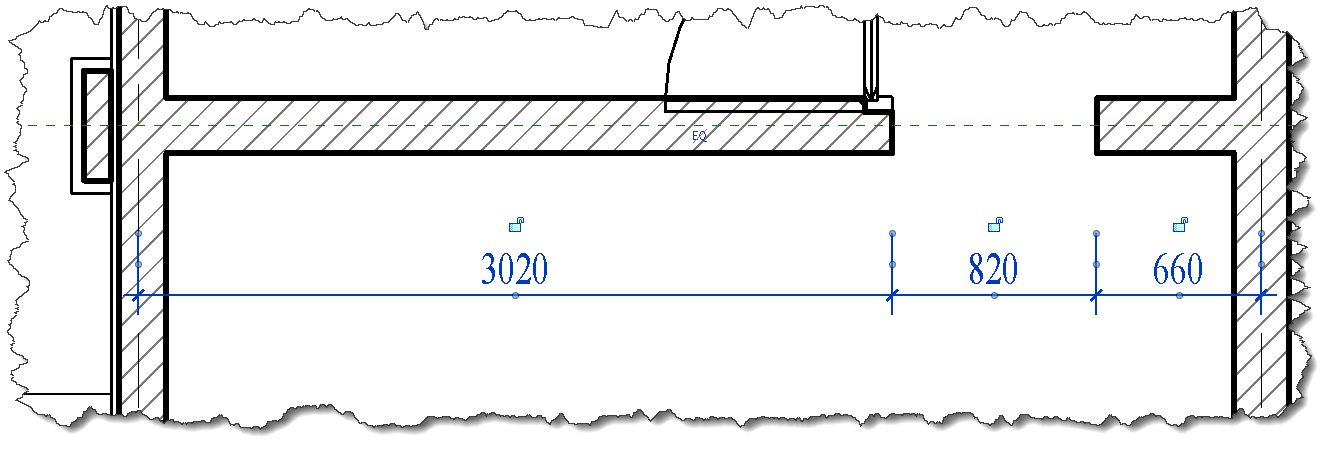

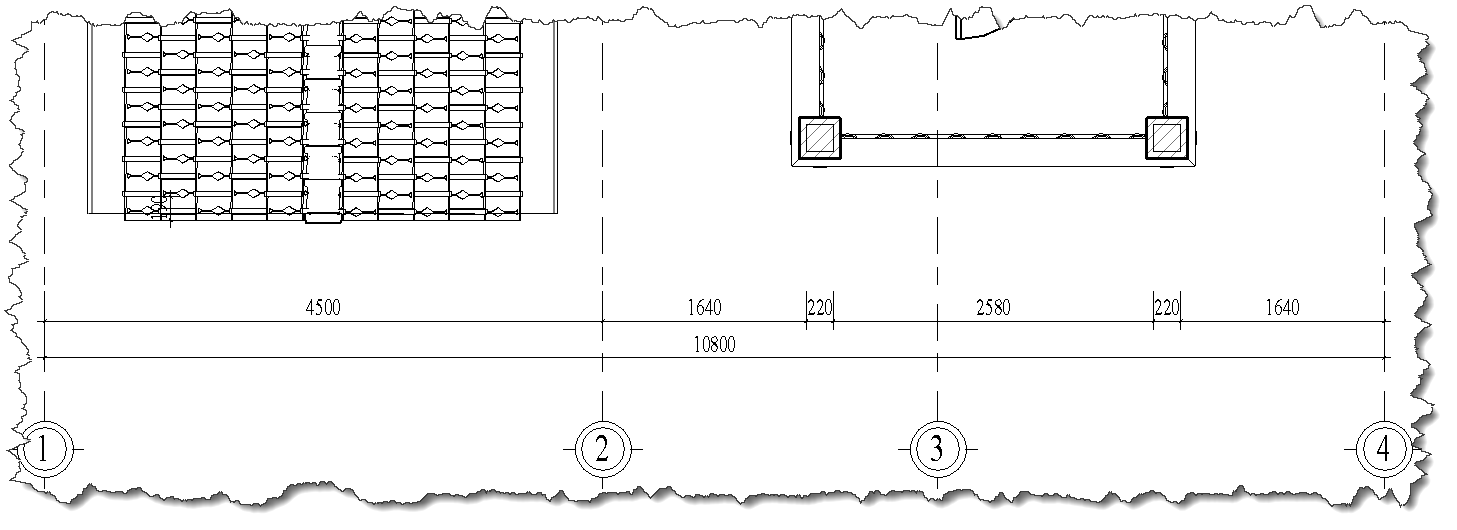

Còn khi nhiều kích thước liên tục thì bạn kích chuột liên tiếp vào các cạnh cần ghi / kích chuột chọn điểm đặt / Chuỗi kích thước được tạo ra

Ghi kích thước thẳng đứng và nằm ngang trong phần mềm revit

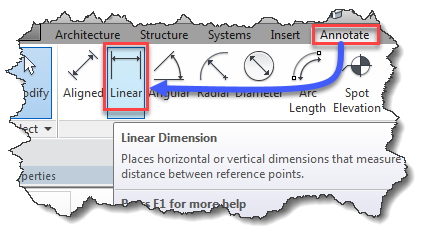

Kích vào biểu tượng như dưới

Cách ghi kích thước giống như trên
Chỉ khác là chỉ ghi được kích thước theo phương thẳng đứng và nằm ngang chứ kh theo phương bất kỳ như trên
Và khi kích để ghi thì không kích được vào cạnh đối tượng màp hải kích vào điểm mút hoặc điểm giao của các đối tượng
